Démonter le compteur

Message par LeKiffeur » mer. 9 avr. 2008 20:58

Temps : 15min

Outils :
- Tournevis cruciform (assez court)

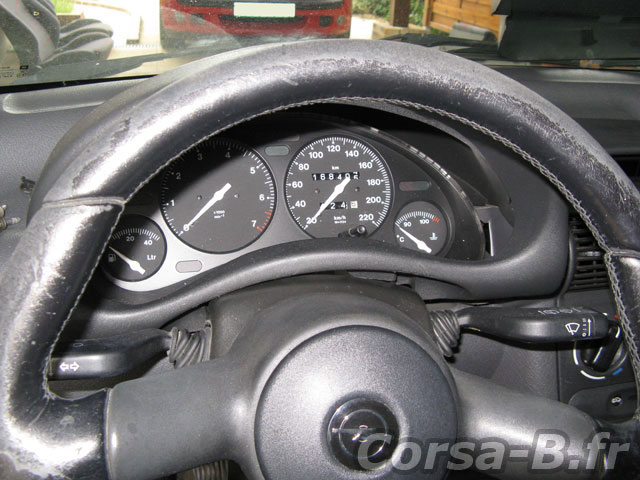

Nous commençons par retirer ces trois vis cruciform

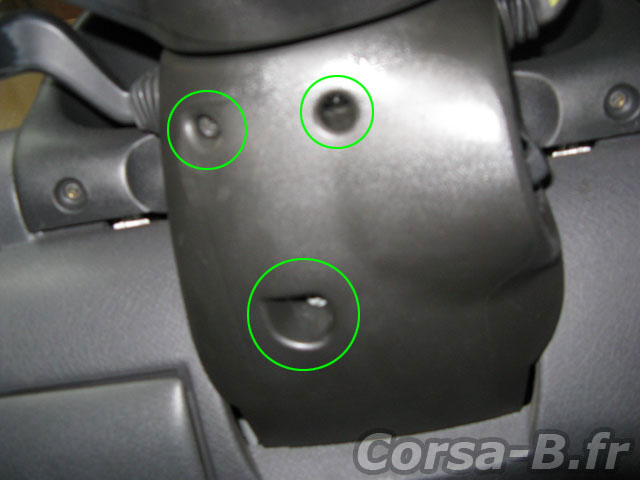

Ensuite les trois vis sous le volant

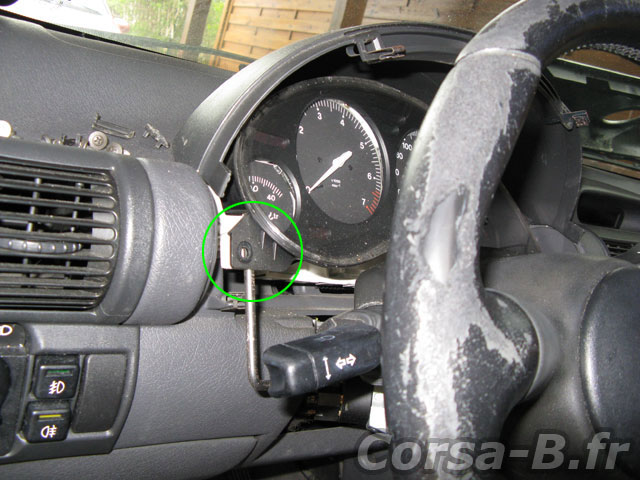

Puis, vous tournez le volant à droite, vous avez une vis cruciform derrière ce cache, puis pareil de l'autre coté

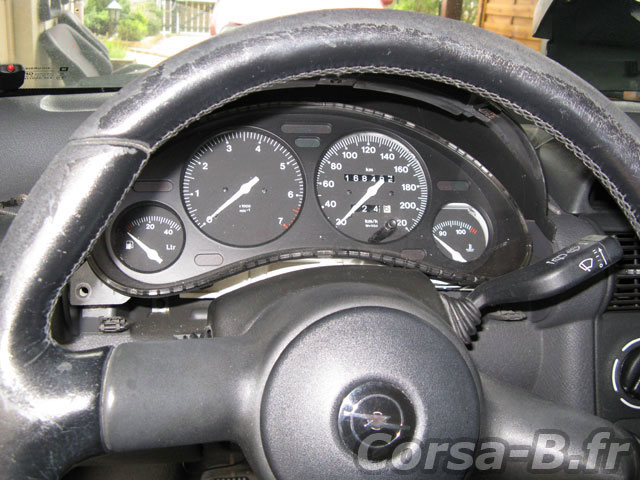

Vous séparez alors la partie basse que vous venez de dévisser, puis vous faites passer en force l'entourage du compteur par dessus la pièce du haut du volant

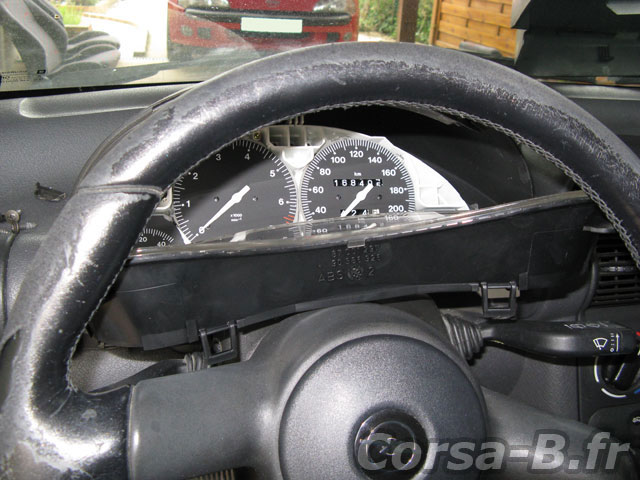

Ca fini par sortir en passant par dessus le volant

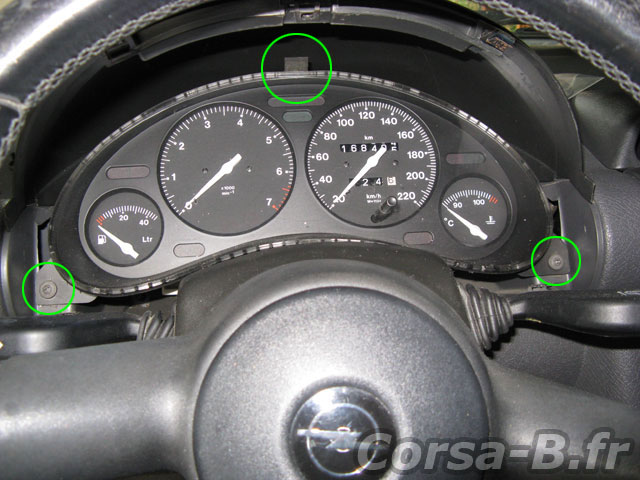

Voici encore deux vis cruciform, puis un clip et tirez le compteur vers vous, il devrait venir un peu si vous avez un câble de compteur (compteur qui commence à 20km/h) ou alors il va venir carrément si vous avez un compteur électronique (compteur qui commence à 0km/h)


Si vous avez un compteur à câble, tirez le compteur au maximum vers vous et passez votre main derrière pour déclipser le câble (vous verrez des photos plus bas une fois déposé), si vous avez un compteur électronique, passez aux étapes suivantes


Une fois les clips retirés d'un coté, mettez un objet pour garder le coté écarté, puis écarté l'autre coté (il y a quatre clips, deux en haut, deux en bas)

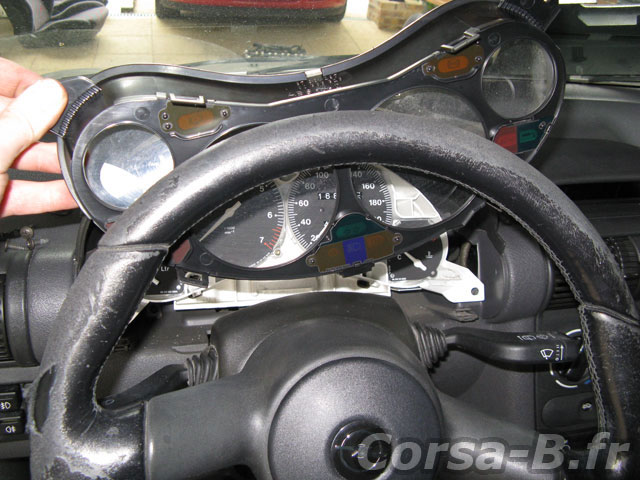

Maintenant que la partie vitre du compteur est déclipsée, il faut faire sortir cette vitre


Inclinez la, puis mettez lui la tête en bas


Et faites la sortir par le haut du volant

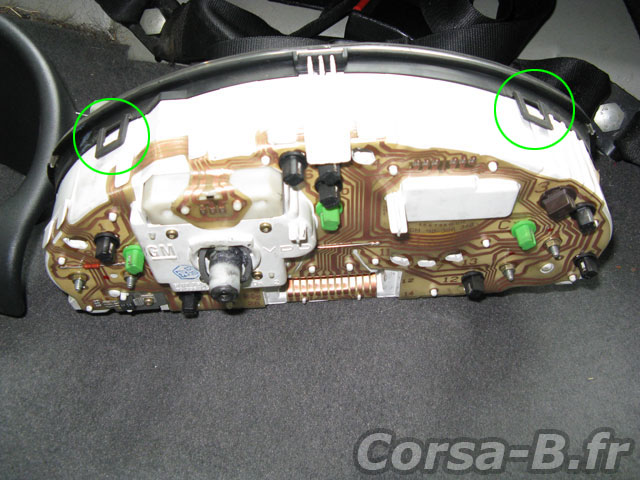

Il ne vous restera qu'à sortir le compteur de la même façon, voici le compteur une fois sorti, on remarque les clips du haut

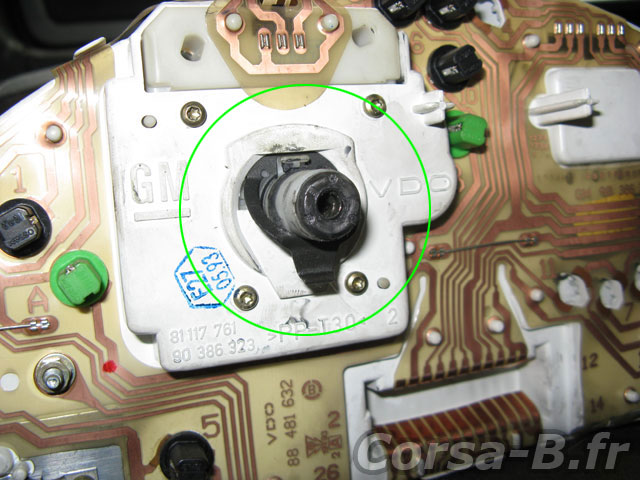

Ainsi que le clip au dos pour le câble de compteur

mylohand31
Messages : 2
Enregistré le : ven. 30 mai 2014 13:22
Moteur : X14XE (1.4 16v - 90ch)
Localisation : Haute-Garonne (31)

Re: Démonter le compteur

Message par mylohand31 » ven. 30 mai 2014 13:33

Bonjour,

merci pour le tuto, il est super clair

je dois démonter le cable du compteur coté moteur, l'accès est difficile et je ne sais pas comment m'y prendre.

si quelqu'un peut m'aider sur les démarches, je suis preneur

merci d'avance

Mylo

Avatar du membre
LeKiffeur
Administrateur du site
Messages : 8516
Enregistré le : mer. 18 juil. 2007 13:28
Moteur : X16XE (1.6 16v - 106ch)
Localisation : Cher (18)

Re: Démonter le compteur

Message par LeKiffeur » ven. 30 mai 2014 20:17

Il suffit de dévisser sur la boîte, peut pas être plus facile...

BASSMANTA
Messages : 1966
Enregistré le : dim. 30 oct. 2016 15:02
Moteur : Autre moteur
Localisation : Autre pays

Re: Démonter le compteur

Message par BASSMANTA » ven. 5 avr. 2019 21:46

LeKiffeur a écrit :
mer. 9 avr. 2008 20:58

Maintenant que la partie vitre du compteur est déclipsée, il faut faire sortir cette vitre


Inclinez la, puis mettez lui la tête en bas


Et faites la sortir par le haut du volant


Ainsi que le clip au dos pour le câble de compteur


Bonsoir

Je viens de faire la manipulation, pour passer sur un bloc avec compte tours sur ma 1.4 de 1994 ( avec câble ).

Au lieu de le sortir la vitre par le haut; je l'ai sorti par la gauche et ensuite vers le bas pour suivre le forme de la vitre.

Pour le câble, j'ai passé ma main sous le TDB pour le saisir et le pousser vers moi.
Ensuite, j'ai passé ma main droite sous le bloc pour appuyer sur le clip et tirer le bloc avec la main droite.

Pour remettre le câble, j'ai de-nouveau passé ma main sous le bloc pour le mettre en position
et ensuite je suis passé sous le TDB pour le pousser jusqu'à entendre le " clip ".
Reste à tirer sur le câble et le bloc ce met à son emplacement par lui même. Reste simplement à appuyer dessus pour l'enfoncer dans la prise.


Lors du remontage, je n'ai pas remis le câble mais simplement la prise et mis le contact pour vérifier le bon fonctionnement de chaque ampoule.
Une fois la vérification des ampoules, de la jauge à essence et le bon fonctionnement du compte-tours;
j'ai allumé les phares et les 3 ampoules n'étaient pas présente.
Une fois mise le tout fonctionné parfaitement et j'ai mis à ce moment là, le câble convenablement et fini le remontage.

;)
